Hướng dẫn tính chọn dây nguồn cho điều hòa VRV



So do cap nguon dieu hoa

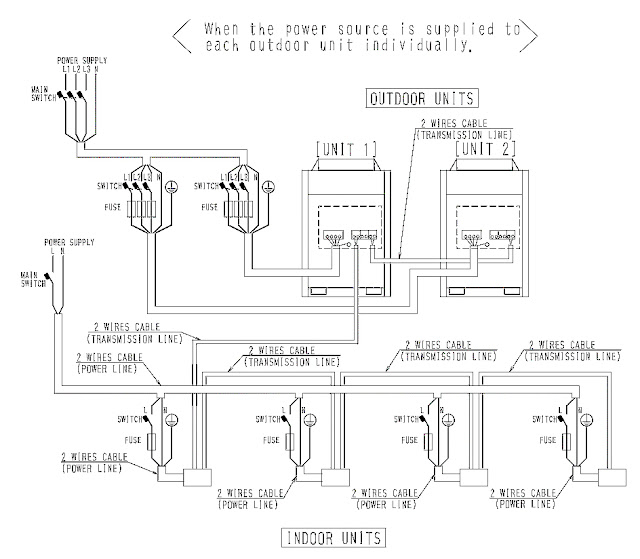

Sơ đồ nguyên lý cấp nguồn cho dàn nóng VRV mẫu
So do cap nguon dieu hoa
Click vào hình để phóng lớn ảnh
1.Hướng dẫn tính điện nguồn cho dàn nóng .
Tất cả model dàn nóng của VRV đều sử dụng điện nguồn 380-400 V /3 pha/50 Hz.
 Có 2 cách tính cường độ dòng điện của dàn nóng .
    - Tra catalogue kỹ thuật của VRV ta tìm được cường độ dòng điện .Bảng thông số của catalogue rất chi tiết , tính ra dòng chạy và cả dòng chọn CB.
    - Sử dụng công thức tính từ công suất điện : P= U*I*cosѲ * ѵ3 ==> I=
 Tính chọn dây dẫn :
  Từ cường độ dòng điện trên ta tính ra được tiết diện dây dẫn điện
Dòng tính ra là dòng tính toán. Muốn tính ra dòng chọn dây thì có 2 cách .Nếu sử dụng phần mềm tính thì sẽ xuất ra dòng điện hoạt động của từng thiết bị luôn. Hoặc dòng chọn dây = dòng tính toán x1.3.
 Tiết điện dây = Ihd / (4-6) . Nghĩa là 1A chịu được dòng điện từ 4-6 A.
  Ví dụ : Ta có dòng điện tính được là 100 A thì ta chọn dây dẫn có tiết diện 25 mm2 .Điện nguồn dàn lạnh có 4 dây ,trong đó 3 dây pha và 1 dây trung tính . Để có kích thước dây dẫn chính xác thì ta nên tra catalogue dây dẫn điện của cadivi  .Ở dây ta chọn dây PVC/PVC (3Cx25 + N16 mm2) Hoặc chọn dây đơn 1Cx25 mm2 và 1Cx16 mm2.
Tính chọn CB  :
Từ dòng điện trên ta có được dòng điện của CB .Dòng chọn CB là dòng hoạt động thông thường dòng chọn Cb sẽ bằng dòng hoạt động x1.1 nữa là OK.
2.Tính chọn nguồn cho dàn lạnh .
Đối với dàn lạnh ta không cần phải tính vì dòng điện của dàn lạnh rất nhỏ ,Thông thường ta chọn dây (2Cx1,5 +E x1,5 mm2) . CB chọn 6A cho tất cả dàn lạnh . Theo thông số của Daikin VRV III thì CB cho tất cả dàn lạnh tối thiểu là 15A ,riêng dàn lạnh giấu trần nối ống gió là 16A . Lựa chọn sao cho kinh tế và tùy công trình .

        Chú ý : Điện nguồn cho dàn nóng và dàn lạnh phải được cấp riêng biệt ,đề phòng trường hợp sau này sử dụng bộ đếm điện hoặc kết nối BMS. Xem hướng dẫn cấp nguồn cho bộ đếm điện tại đây
So do cap nguon dieu hoa
Sơ đồ cấp nguồn dàn lạnh mẫu của hệ thông VRV

p/s Một số công trình yêu cầu dây nguồn 3 pha cho dàn nóng là 5 sợi 3L +1N+1 E


Nguyễn Hữu Phú
Cty Cp CDL Đại Việt
